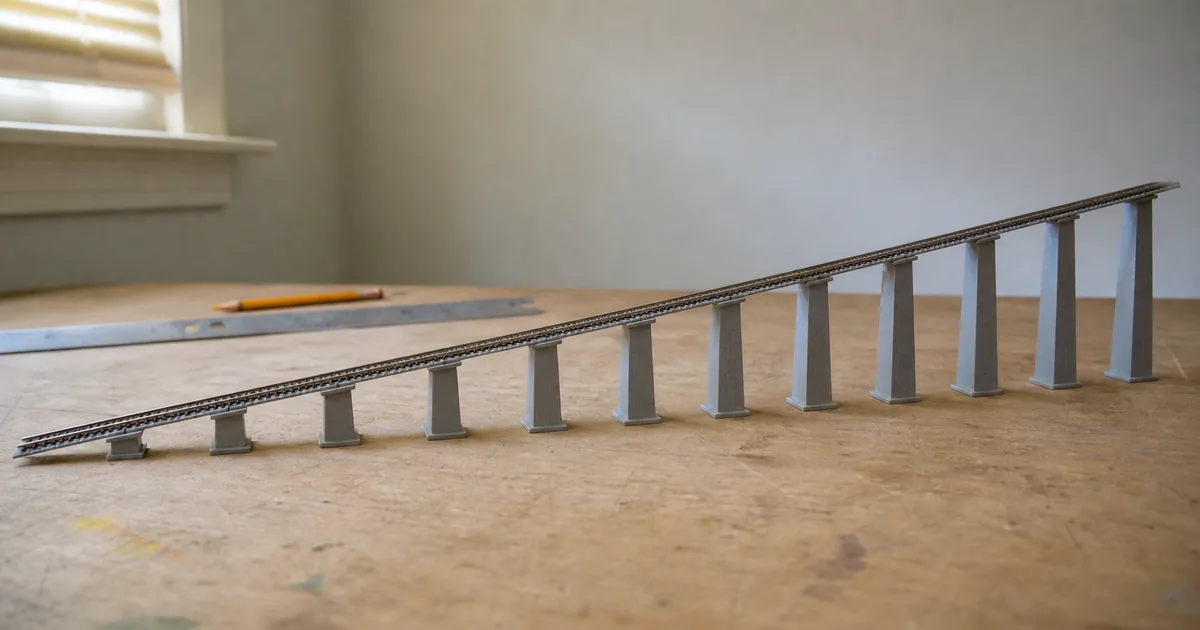

AI 生成情境示意；橋腳間距、型號與可通過性以原廠資料及實際組裝為準。
讓火車爬上一段高架、越過另一條線、再鑽進山洞——立體交叉是佈局變好看、變有趣的一大關鍵。但坡道有個殘酷的物理現實：爬得越高，需要的斜坡就越長，常常比新手想像的還長得多。抓錯了，不是山洞口爆出來、就是火車卡在半路上不去。這篇用一個互動計算器幫你把數字先算清楚，再教你怎麼驗證真的爬得上去。
坡度的觀念其實只有一句話：每前進一段水平距離、升高多少。搞懂它，你就能把腦中「想讓車爬到那個高度」的畫面，換算成桌上實際需要留多長的直線或曲線。
N軌坡度怎麼算？先分清楚水平長度與斜軌長度
坡度百分比使用的是水平投影長度，不是拿尺沿著斜軌量到的斜邊。所有長度只要使用同一單位，毫米、公分都能算，比例尺也不會改變數學公式。
坡度（%）＝高差 ÷ 水平投影長度 × 100
所需水平長度＝高差 ÷ 坡度（%）× 100
實際斜軌長度＝√（水平長度²＋高差²）
角度＝atan（坡度÷100）；坡比＝1 :（100÷坡度）
例如 4% 並不是 4°。4% 約等於 2.29°，坡比是 1:25；也就是每前進 25mm，升高 1mm。
N軌坡度互動計算器
選擇你手上的已知條件。結果會同時顯示坡度、水平距離、斜軌長度、角度與坡比；曲線模式則使用軌道中心線弧長計算。
50mm 高差，2%～4% 需要多長？
以下用同一個 50mm 高差比較。斜軌長度與水平長度差距很小，但公式定義仍不能混用。
| 目標坡度 | 水平投影長度 | 實際斜軌長度 | 角度／坡比 |
|---|---|---|---|
| 2% | 2,500mm | 約 2,500.5mm | 約 1.15°／1:50 |
| 2.5% | 2,000mm | 約 2,000.6mm | 約 1.43°／1:40 |
| 3% | 約 1,666.7mm | 約 1,667.4mm | 約 1.72°／1:33.3 |
| 3.5% | 約 1,428.6mm | 約 1,429.4mm | 約 2.00°／1:28.6 |
| 4% | 1,250mm | 約 1,251.0mm | 約 2.29°／1:25 |
上述數值是純幾何換算，不包含規劃者自行預留的垂直緩和段，也不是車輛通過保證。
N軌最大坡度是多少？沒有跨品牌通用答案
「N 軌最大坡度」看似只要一個數字，實際上受動力車牽引力、輪胎、編成重量、曲線阻力、軌面狀態、接頭高低差與速度影響。廠商針對自家產品寫的數字，也不能直接套給其他品牌或所有編成。
不要寫成「N軌最大坡度就是 4%」。KATO 的 4% 是官方所稱的「標準登坂坡度」，不是所有 N 軌車輛、品牌與編成都保證通過的最大值，也不表示 4.1% 必然不能跑。
KATO 勾配橋腳：官方 4% 到底指什麼？
KATO 23-015-1 勾配橋腳基本組可由地面逐步升到 No.5；No.5 高度為 50mm。官方列出的幾何範例包括：
- 5 段 248mm 軌道升高 50mm：約 4%（50÷1,240×100＝約 4.03%）。
- 5 段 186mm 軌道升高 50mm：約 5.4%（50÷930×100＝約 5.38%）。
- 5 段 R315 曲線：約 4%；5 段 R282 曲線：約 4.5%。
- 23-016-1 是搭配基本組使用的輔助橋腳組，用於增加中間支點等配置。
官方頁同時註明 23-015-1 應搭配單線高架軌，不適用直接放在地面的普通直線軌。看到 5.4% 範例也不能解讀成「官方推薦所有車正常跑 5.4%」；它只是特定高差與軌道長度的結果。
TOMIX P1～P10：高度有公布，通用百分比沒有
TOMIX 3234 PC 勾配橋腳包含 P1～P10 十種高度，各兩支，可做兩條單線坡道。官方資料列 P1 為 10mm，之後每級增加 5mm，P10 為 55mm，並搭配另售的 3020 Step。
這些高度不能單獨推導官方坡度，因為坡度還需要知道各支點的水平間距；TOMIX 3234 產品頁沒有公布一個可套用所有配置的標準百分比。不要把自行假設間距算出的數字標成 TOMIX 官方規格。
55mm 還是 58mm？P10 橋腳本體標示 55mm；TOMIX NXF 手冊說 coupling 增加 3mm 後，高架橋安裝高度為 58mm。橋腳標示、高架安裝高度、軌面高差與橋下淨空是四個不同概念。
3044 複線勾配橋腳則用於特定複線系統，官方列出對應複線 Slab Rail、複線化 Wide PC Rail 與 C280／C317 等條件；因軌道結構不同，不能直接當作單線高架橋腳的替代品。
這篇談的是坡度怎麼算；兩家橋腳的完整品番、價格與高架軌道套組（含 TOMIX 3020 Step 這個最容易漏買的零件）整理在N規高架橋脚怎麼買。
曲線坡道怎麼算？用中心線弧長，不是直徑
單段弧長＝π × 半徑 × 角度 ÷ 180
曲線平均坡度＝高差 ÷ 全部曲線弧長 × 100
例如 R315、45° 曲線 5 段，中心線總弧長約 1,237.0mm。若這一段升高 50mm，平均坡度約為 4.04%。這個數學結果和「列車一定能過」仍是兩件事；曲線中的車輪與連結器受力要靠實際編成測試。
半徑還沒決定，可先用N 軌曲線半徑與桌面尺寸表篩選，再把選定半徑帶回本頁計算。
螺旋線坡度怎麼算？
一整圈的軌道中心線長度是 2πR。用每圈高差除以這段長度，就能得到平均坡度：
每圈坡度＝每圈高差 ÷（2πR）× 100
螺旋線真正的限制還包括上下層淨空、軌道與底板厚度、取車空間及最內外線半徑。不要只算到「軌面高差」就宣布放得下。
橋腳高度為什麼不等於橋下淨空？
從桌面到橋腳頂端、從下層軌面到上層軌面、橋梁底到下層軌面的最窄高度，都不是同一個數字。橋梁本體、道床、軌道、固定件與上層底板都會吃掉空間。
規劃立體交叉時，應先用實際要採用的橋梁和軌道乾組裝，再拿預定最高的車輛量測。尤其有集電弓、屋頂設備或架線柱時，不要只引用一個網路上的「標準高度」。
算得對仍可能跑不上去：固定造景前的六項驗證
- 使用預定運轉的最長、最重編成。
- 上下坡兩個方向都測，不只測動力車在前方的方向。
- 測低速起步，也測坡中停車後重新起步。
- 若坡道含曲線，必須用完整曲線坡道單獨測試。
- 檢查軌面清潔、車輪、接頭高低差與橋腳是否晃動。
- 全部通過後再固定軌道、封隧道與做不可拆場景。
我們的建議：能緩就緩，別為了省空間硬做陡坡
玩久了會有一個共同體會：坡度是「越緩越開心」的東西。雖然計算器會告訴你 4% 只要 1,250mm、比 3% 的 1,667mm 省了快 40 公分，很誘人；但陡坡帶來的麻煩往往不值得——動力車打滑、長編成拉不動、坡中停車再起步就卡死，還會讓某些牽引力較弱的舊車或蒸汽機車直接罷工。如果空間允許，我們會建議把目標壓在 3% 以下，跑起來從容太多。
另一個常被忽略的重點：坡道的頭尾要「緩和」。從平地突然接上斜坡，那個折角會讓長車的前後轉向架翹起、集電變差甚至脫軌。實務上在坡頂與坡底各留一小段過渡、讓橋腳高度漸變，比死守一個坡度數字更重要。這也是為什麼 KATO、TOMIX 的橋腳都是一級一級漸高，而不是一步到位。
對台灣玩家來說，坡度的意義還多一層：我們的居住空間普遍不大，很多人會想「往上長」——用高架、螺旋線在有限桌面塞進更多路線。這是好策略，但正因為空間擠，更要先用計算器確認坡道長度放得下、螺旋線的上下層淨空夠、車真的爬得動，再動手。與其做好了才發現火車上不去、整組拆掉重來，不如花十分鐘把數字算清楚。畢竟做立體交叉的樂趣，是看火車順順地爬上爬下，而不是對著卡在半山腰的列車嘆氣。
先把坡道放進整體佈局
用免費軌道規劃器畫出平面骨架，再搭配KATO V2／V12 高低交叉指南核對前置組合；坡道最常超出的不是高度，而是前後需要的長度。
官方資料來源
查核日：2026-07-15。產品高度、內容物與官方用語以原廠頁為主；公式與表格數字由本文算式重算。
- KATO 官方商店：23-015-1 勾配橋腳基本組——50mm、248mm／186mm 與曲線範例。
- KATO：橋腳產品資料——23-015-1、23-016-1 與 No.5 高度。
- TOMIX：3234 PC 勾配橋腳——P1～P10 高度與內容物。
- TOMIX：3020 Step——坡道起始處配件。
- TOMIX NXF 手冊——55mm、coupling 與 58mm 安裝高度說明。
- TOMIX：3044 複線勾配橋腳——適用複線軌道條件。
N軌坡度常見問題
N 軌最大坡度是多少？
沒有跨品牌、跨車種通用的最大坡度。KATO 把 4% 稱為其 N 規產品的標準登坂坡度，但實際可用坡度仍受動力車、編成、曲線、軌面與車況影響。
50 mm 高差，4% 坡度要多長？
需要 1,250 mm 的水平投影長度；實際斜軌長度約 1,251 mm。這是幾何結果，不是所有車輛的通過保證。
50 mm 高差，3% 坡度要多長？
約需 1,667 mm 水平投影距離，實際斜軌長度約 1,667.4 mm，未包含規劃者自行預留的垂直緩和段。
4% 坡度等於 4 度嗎？
不是。4% 等於約 2.29 度，坡比為 1:25。百分比是高差除以水平距離，角度則用反正切換算。
曲線坡道怎麼算？
先用 π×半徑×角度÷180 求軌道中心線弧長，再用高差除以總弧長乘以 100，得到平均坡度百分比。
KATO 的 4% 是保證值嗎？
不是。KATO 官方稱 4% 為標準登坂坡度，不是每一種車輛、品牌與編成都保證通過的最大值。
TOMIX P10 是 55 mm 還是 58 mm？
P10 橋腳本體標示 55 mm；TOMIX NXF 手冊說加上 3 mm coupling 後，高架橋安裝高度為 58 mm。兩者不應直接當作橋下淨空或軌面高差。
橋腳高度等於列車通過淨空嗎？
不一定。橋梁、道床、軌道結構與下層車輛都會影響實際淨空，應在組裝後量最窄位置。
