🧩 DCC 系統架構
DCC 系統由幾個核心元件組成。了解每個元件的角色,你就不會在選購時迷路。
系統元件
| 元件 | 角色 | 數量 | 價格帶 |
|---|---|---|---|
| 🎛️ 指揮站 | 系統的大腦,產生 DCC 訊號並輸出到軌道 | 1 台 | NT$5,000-20,000 |
| 📱 控制面板 | 操作介面（旋鈕/按鈕/手機 App） | 通常含在指揮站中 | - |
| 🔌 供電器 | 將家用 AC 轉成 DCC 所需的電力 | 通常含在指揮站中 | - |
| 🧠 解碼器 | 裝在每輛車內,接收指令控制馬達/燈/音效 | 每台動力車 1 個 | NT$800-2,500/個 |
主流指揮站比較
| 品牌 | 產品 | 特色 | 輸出功率 | 價格 | 推薦 |
|---|---|---|---|---|---|
| Roco | Z21 Start | 手機 App 操作（需另購 WLAN 套件 10814 或解鎖碼才能用 App） | 2.4A | NT$6,000-8,000 | ⭐⭐⭐⭐⭐（新手首選） |
| Digitrax | Zephyr Express（DCS52;前代 Xtra 已停產） | 美系主流,功能齊全,內建控速手柄 | 3A | NT$7,000-9,000 | ⭐⭐⭐⭐ |
| KATO | D102/D103 | DCS52K 一體式主機,日系設計,搭配 KATO 車輛最佳（前代 D101 已停產） | 3A | NT$8,000-10,000 | ⭐⭐⭐⭐ |
| ESU | ECoS | 頂級,彩色觸控螢幕,內建解碼器編程功能 | 4A | NT$15,000-25,000 | ⭐⭐⭐⭐⭐（預算充足者） |
預算有限選 Roco Z21 Start：手機 App 操作直覺,社群資源豐富（注意 App 控制需另購 WLAN 套件 10814 或解鎖碼）。想要日系生態圈選 KATO D102/D103（前代 D101 已停產）。不需要一開始就買頂級的 ESU ECoS。
解碼器的種類
| 種類 | 功能 | 安裝位置 | 價格 |
|---|---|---|---|
| 行車解碼器 | 控制馬達（速度/方向）+ 車頭燈 | 動力車內 | NT$800-1,500 |
| 功能解碼器 | 控制額外燈光（室內燈/尾燈） | 拖車內 | NT$500-800 |
| 音效解碼器 | 行車功能 + 引擎聲/汽笛/廣播 | 動力車內 | NT$2,000-4,000 |
| 配件解碼器 | 控制岔軌和號誌機 | 軌道旁 | NT$800-1,500 |
解碼器的接口規格
N 軌車輛內部空間小,解碼器的接口規格很重要——買錯規格塞不進去：
| 接口 | 針腳 | 尺寸 | 常見於 |
|---|---|---|---|
| NEM 651 | 6 pin | 極小 | 歐系 N 軌標準 |
| NEM 652 | 8 pin | 中 | 歐美 HO 最通用規格 |
| Next18 | 18 pin | 極小 | 歐系 N 軌新車主流 |
| 21MTC | 21 pin | 中 | HO 軌為主 |
| KATO DCC Friendly | 專用插槽 | 極小 | KATO 部分日系車款（EM13 動力/FL12/FR11 燈用） |
| 無插座 | - | - | TOMIX N 規與舊款車輛,需手工焊接 |

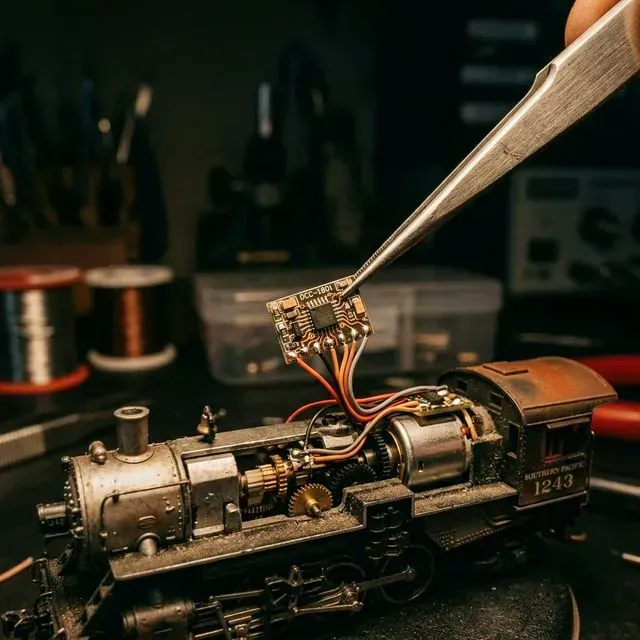

拆開你的車輛,看看裡面有沒有解碼器插座。如果有,記下針腳數量（6/8/18/21 pin）。如果沒有插座,你需要買「線材式」解碼器並手工焊接——這需要基本的電焊技術。
DCC 地址
每個解碼器都有一個「地址」（1-9999）。指揮站發出指令時會指定地址,只有對應地址的解碼器才會回應。
| 項目 | 說明 |
|---|---|
| 出廠預設 | 通常是地址 3 |
| 第一步 | 買到新車後立刻改地址,避免與其他車衝突 |
| 建議命名 | 用車型編號當地址（如 E5 系 → 地址 5, 683 系 → 地址 68） |
| 修改方式 | 在指揮站的「Programming」模式中修改 CV1 值 |
什麼是 CV 值？
CV（Configuration Variable）是解碼器的「設定參數」。每個 CV 控制不同的功能：
- CV1 = 地址（短地址 1-127）
- CV2 = 起步速度（最低速切入值）
- CV3 = 加速率（加速有多快）
- CV4 = 減速率（煞車有多快）
- CV5 = 最高速度上限
- CV29 = 基本設定（方向、速度級數等）
進階玩家可以透過調整 CV 值,讓每台車的加速/減速特性不同——就像真實列車一樣,通勤車和貨車的煞車感完全不同！
解碼器選購指南
| 介面類型 | 腳位 | 尺寸 | 適用車輛 | 代表型號 |
|---|---|---|---|---|
| NEM651 | 6 pin | 極小 | 歐系 N 軌標準 | ESU LokPilot 5 micro |
| Next18 | 18 pin | 極小 | 歐系 N 軌新車主流 | ESU LokPilot 5 micro Next18 |
| NEM652 | 8 pin | 中 | 歐美 HO | ESU LokPilot 5 |
| KATO DCC Friendly | 專用插槽 | 極小 | KATO 部分日系車款 | KATO EM13（動力）/FL12/FR11（燈） |
| 直接配線 | 焊接 | 依需求 | TOMIX N 規、舊款/自裝車 | Digitrax DZ126 |
把車輛翻過來，看底蓋有沒有標示「DCC Ready」和介面名稱。如果有「Next18」的標記，就買 Next18 介面的解碼器。如果完全沒有標示，那就是「非 DCC Ready」的車輛，需要直接配線安裝。
這堂課的重點回顧
- DCC 系統 = 指揮站 + 解碼器（最基本的兩個元件）
- 新手指揮站推薦 Roco Z21 Start 或 KATO D102/D103（前代 D101 已停產）
- 買解碼器前先確認車輛的接口規格（6/8/18/21 pin）
- 每個解碼器有唯一地址,買到後第一步改地址（修改 CV1）
- CV 值可以客製化每台車的行車特性
常見問題
一套 DCC 系統包含哪些元件？
指揮站（系統的大腦，產生 DCC 訊號並輸出到軌道）、控制面板與供電器（兩者通常已含在指揮站中），以及裝在每一台動力車內的解碼器。
新手該選哪一台指揮站？
預算有限選 Roco Z21 Start，手機 App 操作直覺、社群資源豐富（注意 App 控制需另購 WLAN 套件 10814 或解鎖碼）；想要日系生態圈選 KATO D102／D103。不需要一開始就買頂級的 ESU ECoS。
買解碼器前要先確認什麼？
接口規格。拆開車輛看內部有沒有解碼器插座，並記下針腳數量：NEM651 為 6 pin、NEM652 為 8 pin、Next18 為 18 pin、21MTC 為 21 pin。沒有插座的話要買線材式解碼器並手工焊接。
DCC 地址要怎麼設定？
解碼器出廠預設通常是地址 3，買到新車後應立刻修改，避免與其他車衝突。在指揮站的 Programming 模式中修改 CV1 值即可，地址範圍是 1-9999。
